本测试检测平台可满足各种功率等级无线充电设施检测的要求，可实现自动导出测试报告，对充电设施的电性能指标实现自动化测试，满足汽车无线充电器电性能一键测试的要求。
检测平台主要配备：可编程交流电源、功率分析仪、示波器、集成控制系统(采集柜、系统配套软件)及其他通讯辅助设备等。
《电动汽车无线充电系统 第6部分：互操作性要求及测试第1部分：地面端》
《电动汽车无线充电系统 第7部分：互操作性要求及测试第7部分：车辆端》
《电动汽车和无线充电系统设备之间的通信协议》
《电动汽车无线充电系统 特殊要求》
《电动汽车无线充电系统电磁环境限值与测试方法》
《电动汽车用传导式车载充电机》
《 GB/T 38775.1-2020 电动汽车无线充电系统 第1部分：通用要求》
《 GB/T 38775.2-2020 车载充电机与设备之间的通讯协议》
《 GB/T 38775.3《电动汽车无线充电系统第3部分：特殊要求》
《 GB/T 38775.4《电动汽车无线充电系统第4部分：电磁环境限制与测试方法》
参考测试项（部分）
|
No |
测试项目（中文） |
备注 |
|
1 |
输入电压和频率范围测试 |
|
|
2 |
输入电源效应测试 |
|
|
3 |
负载效应测试 |
|
|
4 |
限流、限压特性测试 |
|
|
5 |
输出反接测试 |
|
|
6 |
输入电压缓升/降测试 |
|
|
7 |
输入频率升/降测试 |
|
|
8 |
输入电源失真模拟测试 |
|
|
9 |
直流输出电压 |
|
|
10 |
直流输出电流 |
|
|
11 |
直流输出功率 |
|
|
12 |
纹波噪声测试 |
|
|
13 |
输入过压保护测试 |
|
|
14 |
输入欠压保护测试 |
|
|
15 |
输出过压保护测试 |
|
|
16 |
输出欠压保护测试 |
|
|
17 |
输出过流保护测试 |
|
|
18 |
短路保护测试 |
|
|
19 |
断电保护测试 |
|
|
20 |
输出电流/电压误差测试 |
|
|
21 |
功率因素及充电效率测试 |
|
|
22 |
波形量测 |
|
|
23 |
控制器静态电流测试 |
|
|
24 |

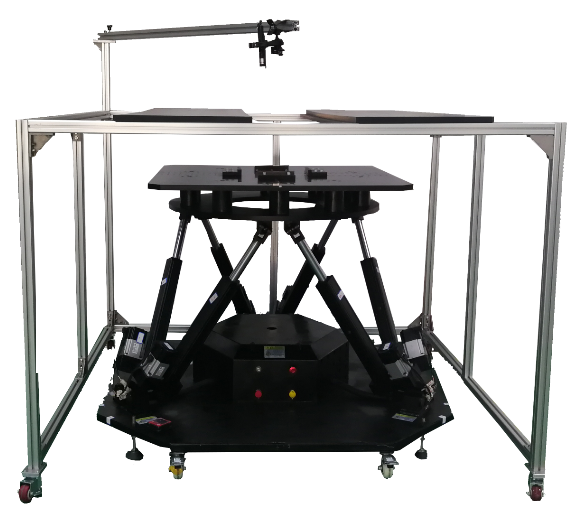

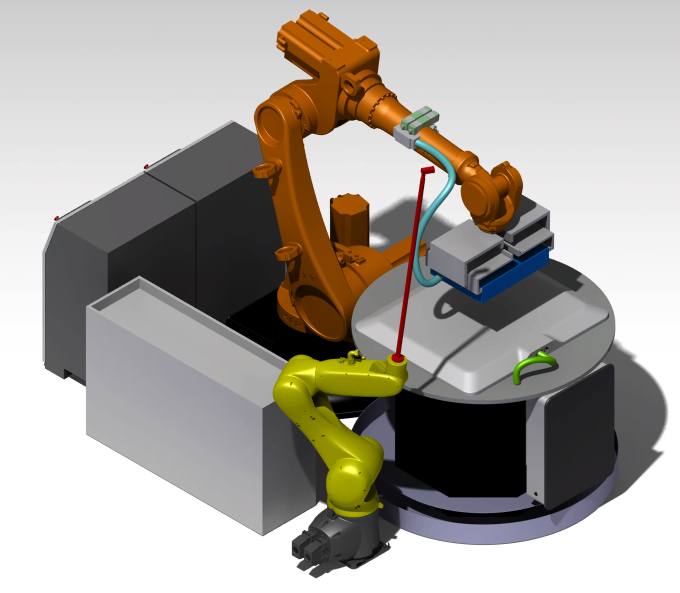

不同偏移位置和旋转角度测试 |
|
|
25 |
电网干扰模拟测试（陷波、暂降、失真） |
|
|
26 |
输入冲击电流测试 |
|
|
27 |
开机启动时间测试 |
|
|
28 |
输出上升时间 |
|
|
29 |
输出下降时间 |
|
|
30 |
输出动态响应时间 |
|
|
31 |
输出电压稳压精度测试 |
|
|
32 |
抛负载测试 |
|
|
33 |
通讯故障保护，中断保护 |
|
|
34 |
系统耦合瞬变测试 |
|
|
35 |
直流ON/OFF控制，直流欠/过压保护测试 |
|

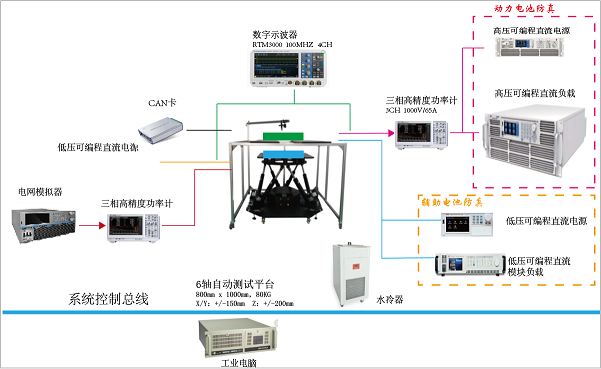

检测平台工作原理如上图所示：可编程交流电源用于模拟电网扰动工况，来测试充电机在不同电压工况下的工作状态；可编程直流电源模拟动力电池初始电压状态；高精度功率分析仪用来精确测量充电机的各项参数；示波器用于精确测量充电机输出的各种时序波形及纹波。通过配套集控软件控制上述设备，分析采集到的电参数并生成测试报告。

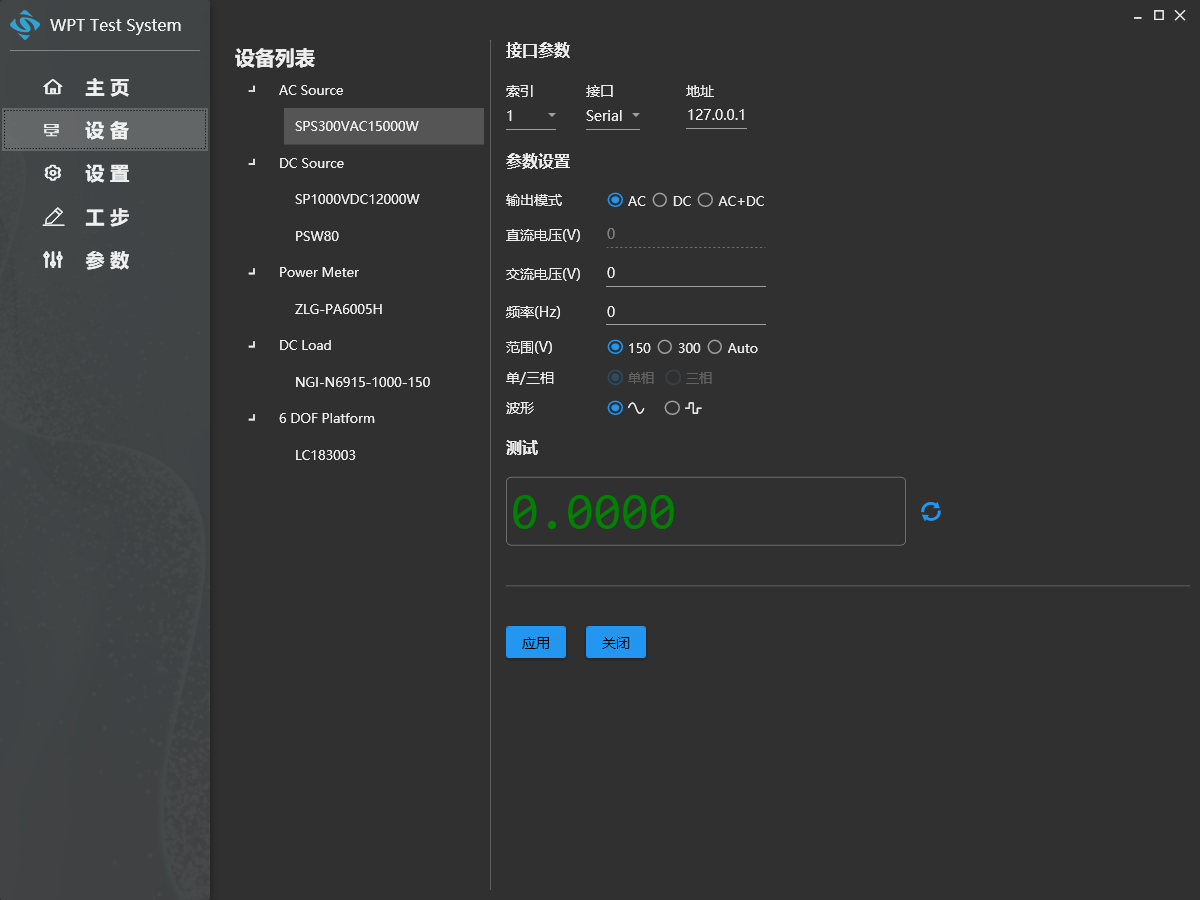

l 软件可实现可编程交直流电源、功率分析仪、可编程交流负载、可编程直流负设备控制、参数配置等；
l 软件能够自动完成数据读取，数据实时保存；
l 软件控制功能，可实现按照预先设定的测试步骤执行，在测试过程中可进行暂停、停止等操作；

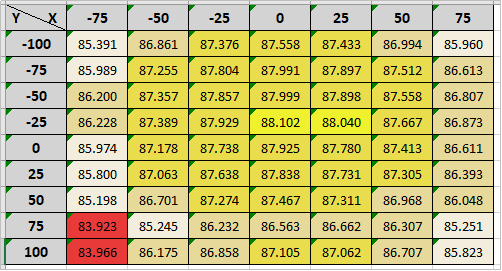

l 软件可生成效率坐标图，直观快速了解效率分布。

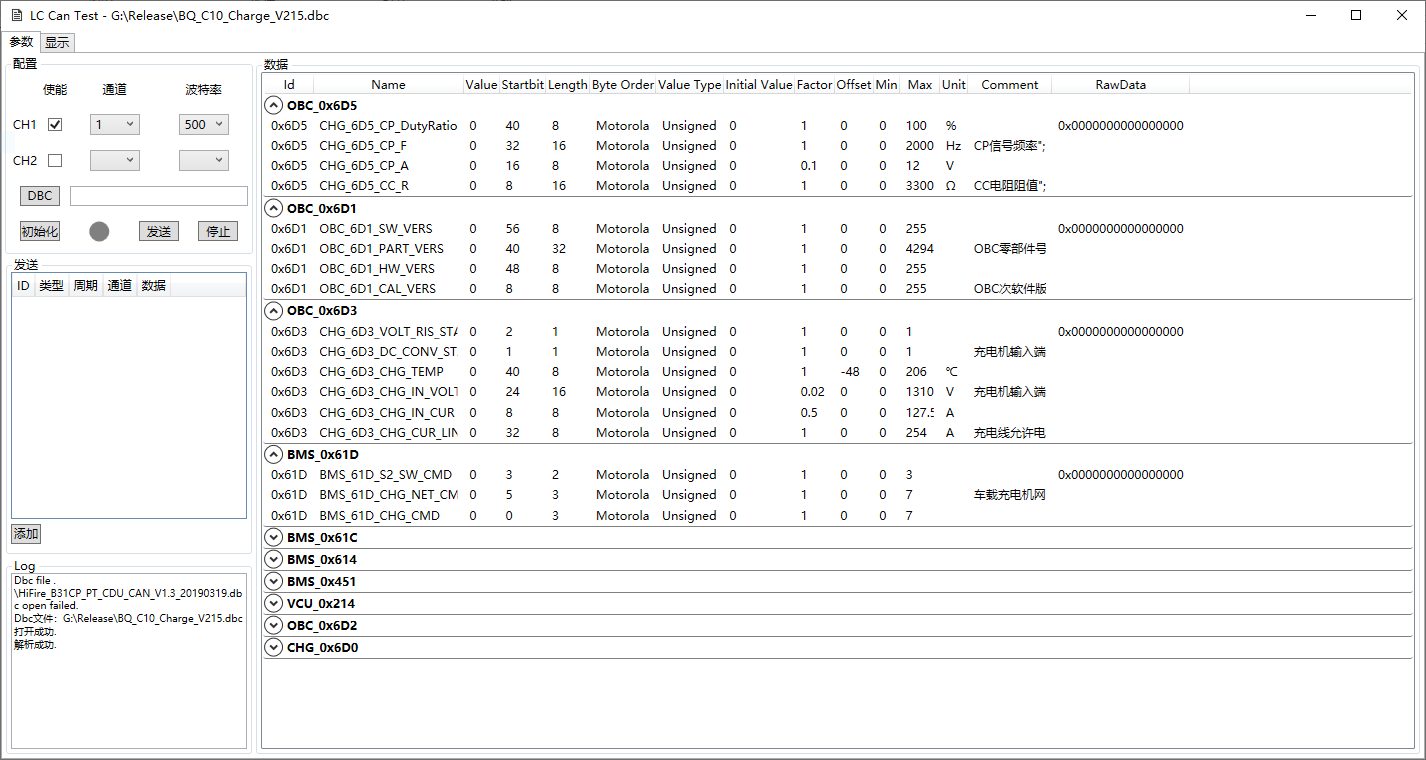

CAN Test是一款针对CAN通讯解析收发等操作的软件，能够快速的进行dbc文件解析工作，同时可以用来接收、发送、查看、分析和记录CAN报文。该软件体积小，占用系统资源少，不需安装，解压即可使用。
