结构强度测试
Introduction结构强度测试是指对建筑材料或结构件在受力状态下的承载能力和变形能力进行评估的过程。结构强度测试的主要目的是评估被测物的力学性能，包括抗拉强度、屈服强度、抗压强度、抗弯强度和韧性等关键指标。这些测试结果对于验证结构的稳定性、承载能力和耐久性至关重要，是确保结构安全和延长其使用寿命的关键步骤。

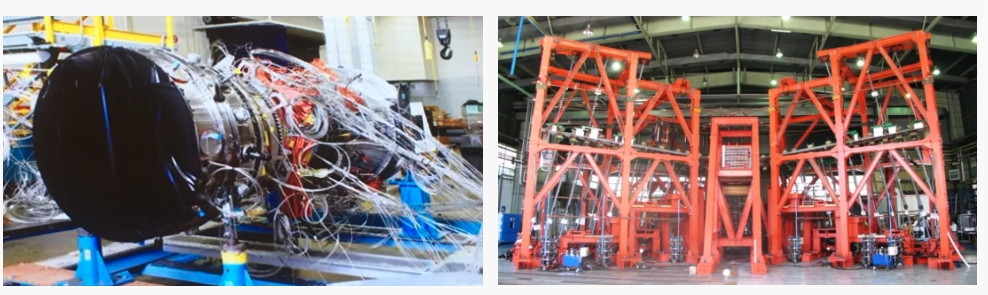

结构强度测试主要应用于如下领域：飞行器（部件、壳体和发动机等）、轨道交通、舰船、建筑和桥梁等。常见的结构强度测试包括静力加载试验、应变和振动测试、结构疲劳试验、热强度试验和试验件破坏试验等。
结构强度测试的信号类型主要包括：力/载荷、位移、应变和温度。
飞行器结构测试需求
某国内知名民营航空机构，需要进行飞行器机身的结构测试，1024个测试通道（512通道*2），要求测试精准快速，可以与控制加载系统协同工作。

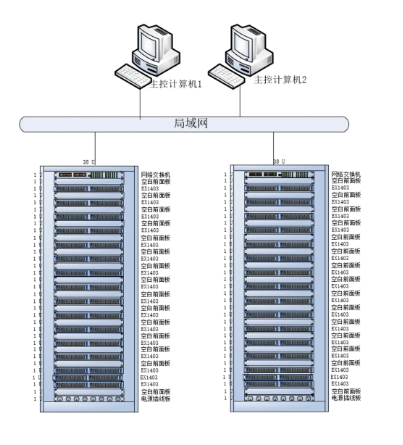

VTI Instruments的工程师经过与客户的深入沟通，结合用户需求，基于EX1403A-16通道应变和电压测量仪搭建了完整的测试系统，完美应对客户的测试需求。整个系统包括64台EX1403A（1024个硬件测试通道）、信号转接系统和综合测控软件等。
独立信号通路，通道间互不干扰
独立且隔离的通道，支持信号独立调节和检测，提供精准稳定的测试。
在具有挑战性的测量环境中最大限度的保护仪器，同时确保测量的完整性。
易于通道扩展。
最大化测量的置信度和可用性
每通道独立的24位AD。
独立10V激励源，用于桥路及传感器激励。
独特的可信总线，可监测桥路的关键参数，直接测量导线电阻。
每通道可设置的数字滤波器。
0.05%FS的高测量精度。
覆盖多种结构测试应用
采样率从每秒几十个点到128Ksa/s，满足静态到动态的多种应用。
支持测量应变、位移和电压等信号，配置灵活。
支持PoE (网口供电)和 IEEE-1588同步标准，简化系统布线，多台仪器可以分布在测量点附近，减少模拟电缆的长度，最大限度地减少由噪声环境引起的误差。
符合LXI标准的设备遵循了标准开放、寿命较长和与兼容性高的特性。
Explab专业的数据采集软件
成熟的数采软件，覆盖几十通道到几千通道的应用，在结构强度试验有丰富的工程经验，已在航空航天领域应用超过30000通道。
支持用户自定义应变花等实时计算；多种触发模式适用于破坏试验及疲劳试验；数据快照适用于静力加载试验。
强大的数据记录以及回放性能；循环存储、数据流模式等措施保证数据安全。
支持众多传感器入库管理；支持配置文件和测试数据导入导出。
VTI品牌EX1403A型号应变和电压数据采集仪具有16个隔离通道，支持应变、桥路、电阻和电压测量功能，内置可编程激励(恒压或恒流)，内置旁路校准，也可使用外部旁路电阻校准，支持TEDS或智能传感器，支持多种滤波器选件。EX1403A具有高精度和高可靠性，同时具有极高的性价比，是全球复杂结构测试应用的首选解决方案。
产品特性
■ 16通道应变、电桥和电压测量
■ 每通道24位ADC
■ 采样率102.4kSa/s/ch
■ 支持¼，½或全桥类型
■ 内置可编程激励，可选桥式连接
■ 支持TDES
■ RJ-45输入连接器
■ 内置自校准和分流校准
■ LXI以太网接口，支持PoE供电
■ IEEE-1588同步
■ 功能齐全的嵌入式Web接口
■ 紧凑的1U半机架尺寸
